FeaturesHSV-180AD系列伺服驱动单元
该系列为高压AC380V输入伺服驱动单元 ，支持脉冲及仿照量节造 ，可适配绝对式编码器及增量式编码器。
在上电时通过IO口上传电机绝对地位 ，不必要表加通讯线缆。
?
l? AC380V输入
l? 支持绝对式编码器 ，通过IO上传绝对地位
l? 脉冲及仿照量节造
l? 产品型号注明(示例：HSV-180AD-035)：
HSV |
— |
180AD |
— |
035 |
（1） |
（2） |
（3） |
?
序号 |
寓意 |
（1） |
CA88数控伺服驱动单元 |
（2） |
180AD系列伺服驱动 |
（3） |
驱动规格 |
l? 驱动型号及编码器接口注明
型号 |
反馈类型 |
支持 全关环③ |
|||
产品系列 |
规格 |
增量式 ① |
绝对式② |
||
多摩川/尼康 |
SICK/BISS ? C /海德汉 |
||||
HSV-180AD- |
035/050/075/ 090/100/150 200/300/450 |
ü? ? |
ü? ? |
ü? ? |
ü? ? |
①支持1024 ，2500 ，5000 ，6000线TTL增量式编码器；
②版本分歧可能某些编码器无法使用；
③支持的全关环编码器请参考说明书；
HSV-180AS系列主轴驱动单元
该系列为高压AC380V输入主轴驱动单元 ，可适配互换异步及同步主轴电机、电主轴。
? ?
l? AC380V输入
l? 脉冲及仿照量节造
l? 产品型号注明(示例：HSV-180AS-035)：
HSV |
— |
180A |
S |
— |
035 |
（1） |
（2） |
（3） |
（4） |
?
序号 |
寓意 |
（1） |
CA88数控伺服驱动单元 |
（2） |
180A系列驱动 |
（3） |
S：主轴驱动 *请参考驱动规格及接口注明 |
（4） |
驱动规格 |
l? 驱动型号及接口注明
型号 |
反馈类型 |
支持 全关环② |
||
产品系列 |
规格 |
增量式方波 |
正余弦编码器① |
|
HSV-180AS- |
035/050/075/090 100/150 200/300/450 |
√ |
√ |
√ |
①版本分歧可能某些编码器无法使用；
②支持的全关环编码器请参考说明书；
产品参数
Product parametersl? 驱动规格及根基参数注明
规格 |
额定电流（A） |
最大电流（A） |
HSV-180AD-035 |
12.5 |
22 |
HSV-180AD-050 |
16 |
28 |
HSV-180AD-075 |
23.5 |
42 |
HSV-180AD-090 |
30 |
52 |
HSV-180AD-100 |
32 |
56 |
HSV-180AD-150 |
47 |
84 |
HSV-180AD-200 |
64.3 |
110 |
HSV-180AD-300 |
94 |
168 |
HSV-180AD-450 |
128 |
224 |
规格 |
额定电流（A） |
最大电流（A） |
HSV-180AS-035 |
16.8 |
22 |
HSV-180AS-050 |
21.9 |
28 |
HSV-180AS-075 |
31.4 |
42 |
HSV-180AS-090 |
40 |
52 |
HSV-180AS-100 |
43.8 |
56 |
HSV-180AS-150 |
62.8 |
84 |
HSV-180AS-200 |
85.7 |
110 |
HSV-180AS-300 |
125 |
168 |
HSV-180AS-450 |
170 |
224 |
产品尺寸

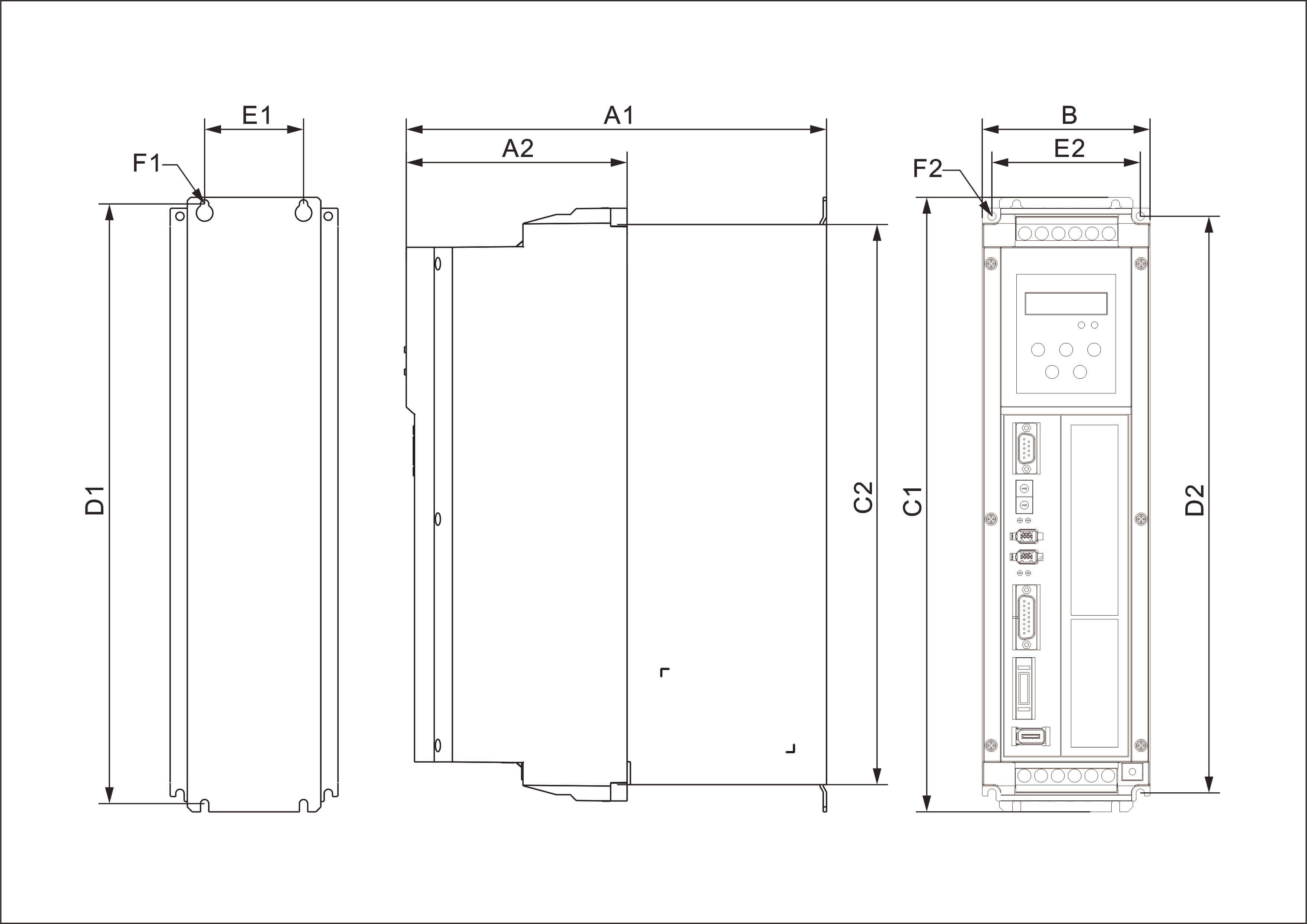

Product SizeHSV-180A系列驱动单元表形及装置尺寸
?
?
产品型号 |
A1 |
B |
C1 |
D1 |
E1 |
F1 |
HSV-180A ? -035/050/075/090 |
255 |
101.8 |
373 |
364 |
60 |
φ5 |
HSV-180A ? – 100/150 |
288 |
160 |
460.2 |
447.2 |
95 |
φ6 |
HSV-180A ? -200/300/450 |
278 |
376 |
599 |
581 |
264 |
φ9 |
?
产品型号（嵌入式） |
A2 |
B |
C2 |
D2 |
E2 |
F2 |
HSV-180A ? -035/050/075/090 |
135 |
101.8 |
340 |
350 |
90 |
φ5 |
HSV-180A ? – 100/150 |
167 |
160 |
423.2 |
433 |
146 |
φ6 |
HSV-180A ? -200/300/450 |
169 |
376 |
540 |
558.1 |
358.6 |
φ9 |
