“功夫就是金钱”——黑灯工厂若何实现精密铝合金零件的高效、高精加工？

黑灯工厂中CA88数控与沈阳精锐合作研发的JW5040a5、JW5080a5五轴卧式加工中心，针对铝合金组件加工拥有效率高、加工精度高档特点，能够保障大部门特点在一次装夹过程中实现精加工，美满解决这一问题。

配套CA888型数控系统的五轴卧式加工中心

?

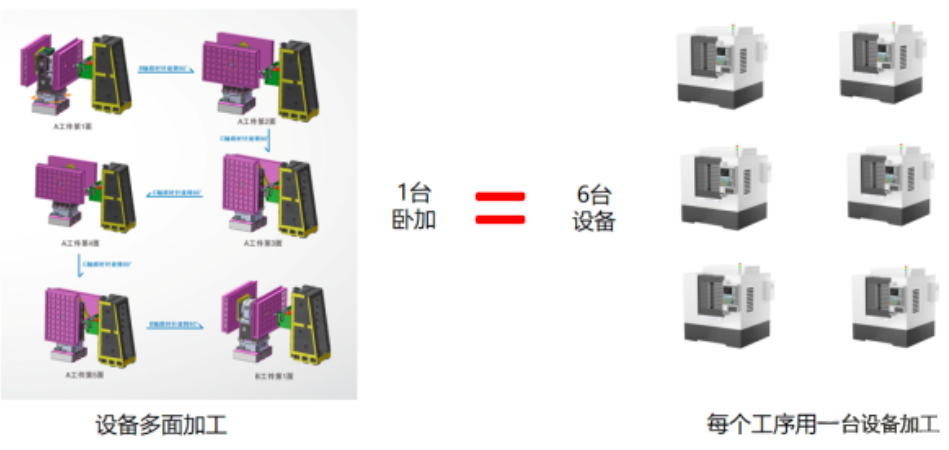

1、加工效能高，1台更比6台强

该型五轴卧式加工中心针对铝合金工件选取卧式五轴加工，选取3+2的结构布局，装夹一次最多能够实现个6个面的加工，1次装夹就能够实现整个零件的加工,1台卧式五轴加工中心相当于传统的6台三轴加工中心的效能。

2、削减装夹次数，提高协同精度

该型五轴卧式加工中心一次装夹，能够实现至少5个面的加工，相比传统立加每加工一次必要沉新更换加工面，每次装夹城市产生肯定的误差，换夹次数越多，误差与不确定成分就越来越大。该型五轴加工中心只需1次装夹，就能够实现至少5个面的加工，削减误差，提高精度。

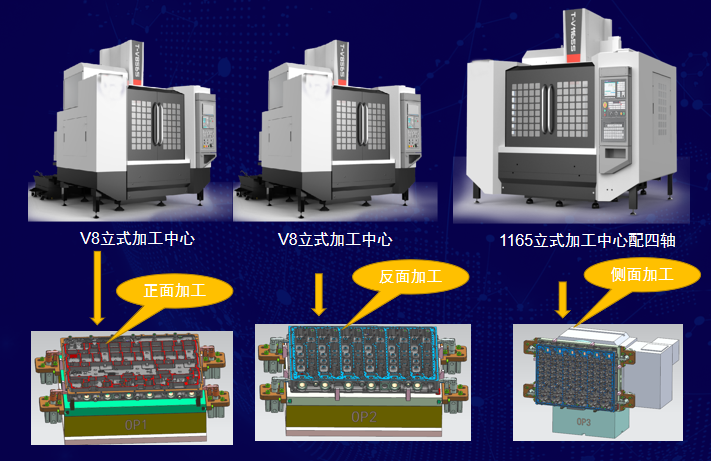

以某中型滤波器零件为例，加工三个面必要2台立式加工中心+1台配四轴的立式加工中心共同实现3次装夹能力加工实现。

?

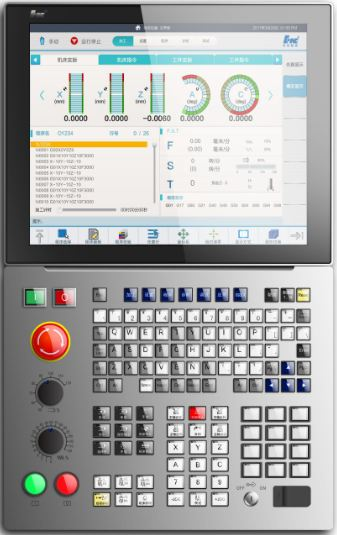

? ? ? ?机床配置CA88数控HNC-848D数控系统，该系统为全数字总线式高档数控装置，支持自主开发的NCUC总线和谈及EtherCAT总线和谈，支持总线式全数字伺服驱动单元和绝对式伺服电机、支持总线式远程I/O单元，集成手持单元接口。系统选取双IPC单元的高低位机结构，拥有高速高精加工节造、五轴联动节造、多轴多通路节造、双轴同步节造及误差赔偿等高档数控系统职能。

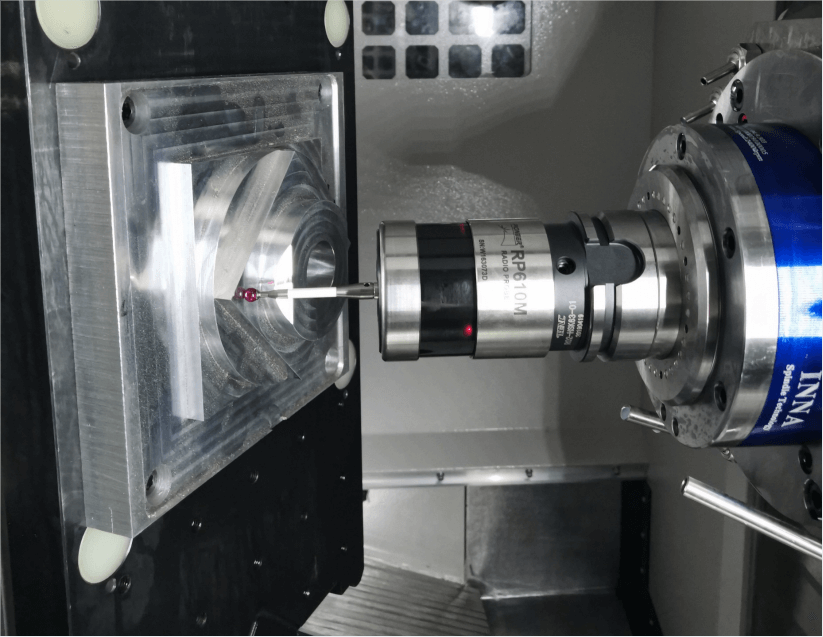

? ? ? 针对铝合金组件的多面加工技术特点，机床利用了CA888型系统的典型五轴职能有：RTCP职能、直角头双向刀长补、摆头分度、动态精度测定、数显手摇、斜面对刀、全关环模式下零位；ぶ澳堋⒌吨岱较虺ざ扰獬ァ⑽逯崆阈泵婕庸ぁ⒎ㄏ蚪说丁⑾咝圆宀埂⒋笤膊宀沟燃际。

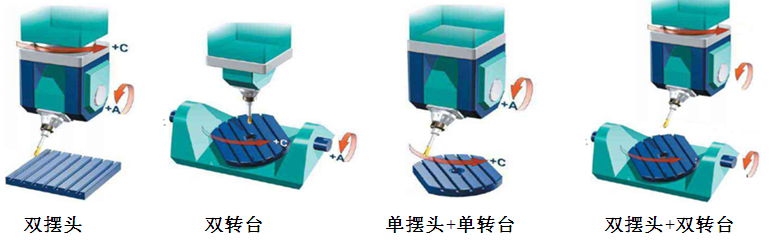

支持多种五轴结构

五轴RTCP技术

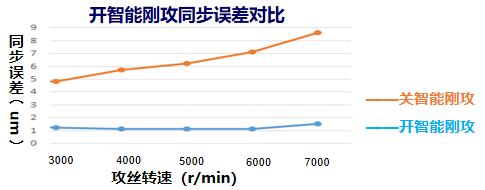

攻丝同步赔偿技术

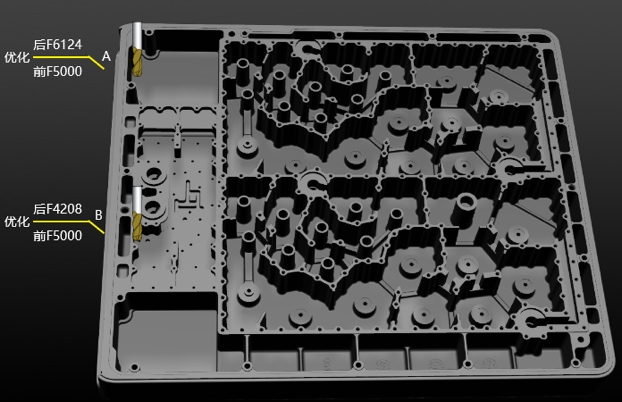

优速铣技术

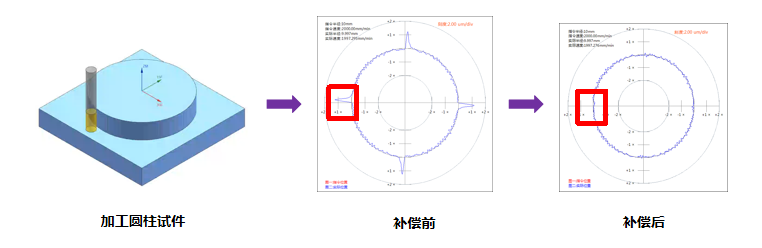

象限突跳赔偿技术

“超等大脑”——黑灯工厂若何实现通讯关键零件多种类、变批量、无人化、混流加工？

工业母机的更新换代让车间造成了人-物-机械缺一不成的共同。在劳动力不休变得金贵的今天，造作业已慢慢进入无人为厂时期。车间里那张巨大的万物联通的网才是主角，它在包办无时不刻操控机械的工人。黑灯工厂的这张网上衔接着指挥总控系统，下衔接着必要共同的兵。数控机床、数控系统、机械手、刀库、物料仓都是按部就班的兵。

电子通讯类产品由于更新迭代快，导致其通常拥有幼批量、多种类等特点，而多种类幼批量的产品格业，往往存在着出产周期长、换型频次多、垂危插单情况频发、出产打算调换频仍、尺度作业不易造订等问题，而要想解决这些问题，若是只是在出产现场进行一时调整的话，并不能很好的解除出产治理过程中的全数浪费，实现高效加工，无法从底子上解决多种类幼批量企业的痛点。

? ? ? ?CA88数控针对电子通讯类多种类幼批量的零件加工，开发了一套“超等大脑”——柔性加工出产线管控系统。

出产线管控系统构架图

该系统拥有无人化出产管控、混流并行柔性化加工出产管控、出产过程故障的容错并联管控、出产线大数据互联互通、出产线内的排产规划、出产线的自动化出产治理、出产线智能化等职能，使得整条产线的主轴利用率达到85%以上。

“超大容量兵器库”——黑灯工厂产线若何实现中央刀库与机床刀库的融合

谍战电影中不乏善于多种兵器的高手，对付分歧的敌手选择分歧的阵型，建设分歧型号的枪或炮，精准进攻，数控加工亦如此。占有最大1000把刀的中央刀具库设计，是CA88数控参加建设的黑灯工厂最大亮点。

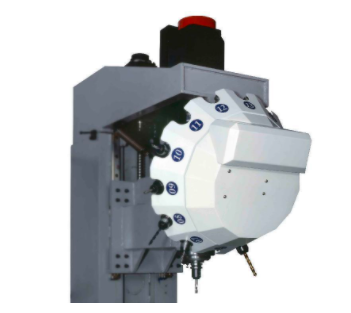

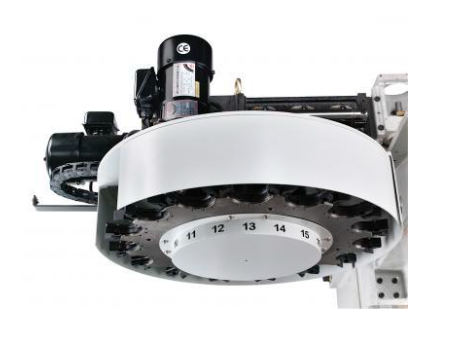

幼批量多种类的产品加工过程中，由于零件的多种类个性，会导致加工中必要使用到的刀具种类多，但是由于受到加工中心物理刀库容量的限度，一台数控机床刀库的刀具通常在20~32把，无法满足多种类幼批量多工艺加工的刀具需要。

占有最大1000把刀的出产线中央刀具库设计，是CA88数控参加建设的智能柔性加工出产线的最大亮点。出产线的中央刀具库成立在机床上方，不占地面空间。出产线管控系统的刀具治理系十足一节造出产线中央刀库和各个加工中心的本地刀库，凭据加工出产的排产打算对各个加工中心的刀具进行统一调配和治理，同时自动批改数控系统的刀具参数，实现柔性化加工出产。

例如，智能产线上的中央刀库有216把刀，每台数控机床的刀库有20把刀，中央刀库和机床刀库加起来总刀库最大有1000把刀；出产线的总刀库（中央刀库+各个机床的刀库），视为各个加工中心的虚构刀库，不受机床物理刀库容量的限度。所有刀具的刀柄选取RFID电子标签；出产线管控系统凭据加工工艺的要求，通过出产线的中央刀库对数控机床的刀库自动配置刀具、自动设置数控系统的刀具参数和进行刀具的寿命治理；

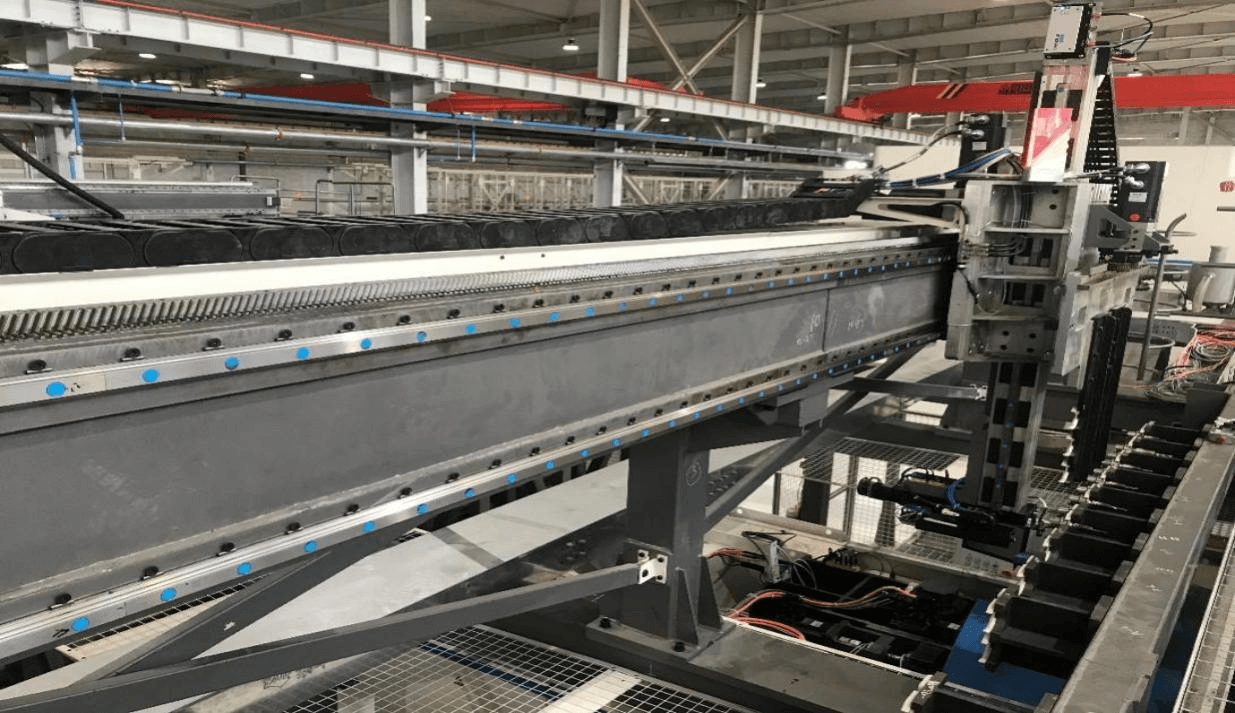

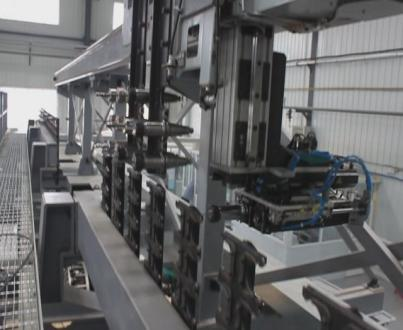

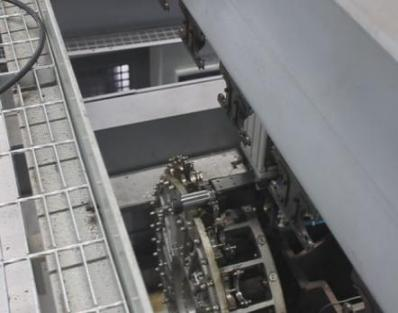

中央刀库和刀具搬运机械手

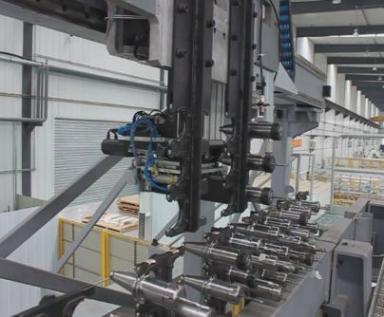

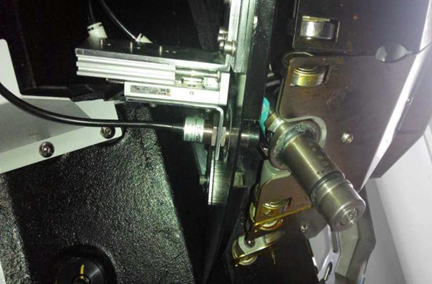

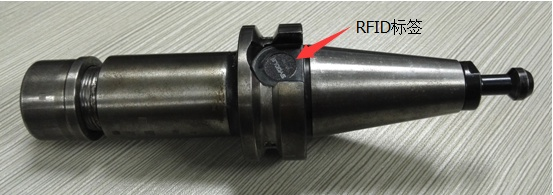

带有RFID的刀柄及读写装置

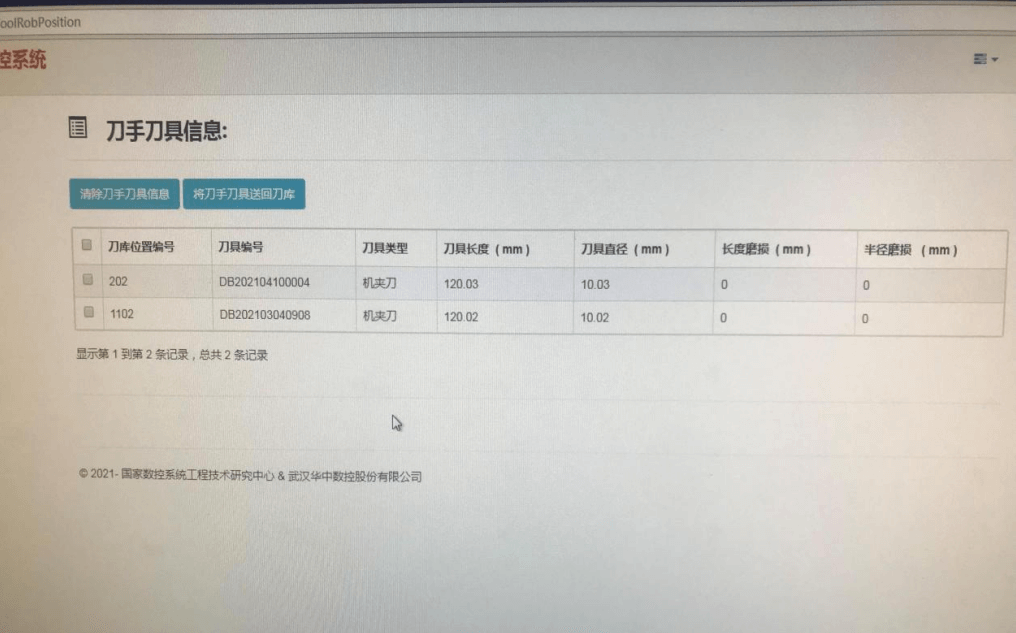

刀具治理系统

结语

精密铝镁合金结构件在高精尖领域利用宽泛，CA88数控用潜心磨砺二十余年的数控系统技术给这座智能工厂赋能，实现“黑”科技工厂的降本增效。将来，随着产品迭代的加快 ，以5G滤波器、新能源汽车等为代表的精密铝合金类零件加工越来越多，这种智能产线模式还将在汽车、通讯、航空航天等领域批量推广利用。

智，本义是聪明，智力强。引申义有智慧、智谋、政策、战术、有智慧的人？萍挤⒄沟“智能”阶段，人将所有的聪明能力都能够移植给芯片、给一个虚构的大脑。数控系统是数控机床的大脑，黑灯工厂的“黑”科技，在今天的机械加工中似璀璨明珠引人瞩目，在将来呢，数控系统的智能又将为造作插上怎么的腾飞同党？
