HSR-JR650L工业机械人
JR六轴机械人系列JR650L，中型负载机械人，中型负载利用于码垛、焊接、搬运的市场优势尤为显著，有助于加强企业智能化水平，加强企业出产安全性。HSR-JR650L机械人占有50kg最大负载能力，最大臂展为2400mm，合理设计工装夹具后，机械人可实现沉复定位精度不大于0.08mm的沉复性工作，能够宽泛合用于搬运、切割、打磨抛光、码垛等行业。
使用注明下载产品参数
Product parameters| 工业机械人 | HSR-JR650L | |
| 自由度 | 6 | |
| 额定负载 | 50Kg | |
| 最大工作半径 | 2400mm | |
| 沉复定位精度 | ±0.08mm | |
| 活动领域 | J1 | ±180° |
| J2 | -160°/70° | |
| J3 | +10°/265° | |
| J4 | ±360° | |
| J5 | ±110° | |
| J6 | ±360° | |
| 额定速度 | J1 | 85°/s,1.48rad/s |
| J2 | 85°/s,1.48rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| 最高速度 | J1 | 127.5°/s,2.21rad/s |
| J2 | 127.5°/s,2.21rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| 答理惯性矩 | J6 | 25kg㎡ |
| J5 | 32.7kg㎡ | |
| J4 | 32.7kg㎡ | |
| 答理扭矩 | J6 | 330Nm |
| J5 | 340Nm | |
| J4 | 400Nm | |
| 合用环境 | 温度 | 0～45° |
| 湿度 | 20%～80% | |
| 其他 | 预防与易燃易爆或侵蚀性气体、液体接触，远离电子噪声源（等离子） | |
| 示教器线缆长度 | 8米 | |
| 本体-柜体衔接线长度 | 8米 | |
| I/O参数 | 数字量：32输入，31输出（节造柜故障批示灯输出占用1） | |
| 本体预留信号线 | 26位(航空插头接线方式：焊接) | |
| 预留气路 | 3*Φ10 | |
| 电源容量 | 7.5kVA | |
| 额定功率 | 5.5kW | |
| 额定电压 | 3相AC380V ? 50HZ | |
| 额定电流 | 10.8A | |
| 本体防护等级 | IP54/IP65（伎俩） | |
| 装置方式 | 地面装置 | |
| 本体沉量 | 750kg | |
| 节造柜防护等级 | IP53 | |
| 节造柜沉量 | 180KG | |
| 节造柜尺寸 | 840mm（宽）*550mm（厚）*1300mm（高）-立式 | |

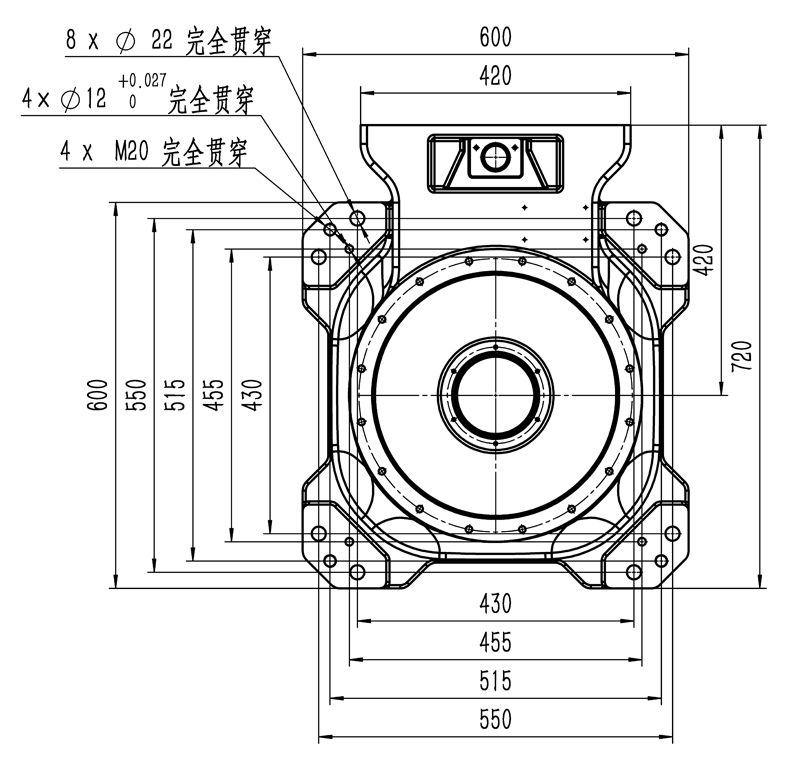

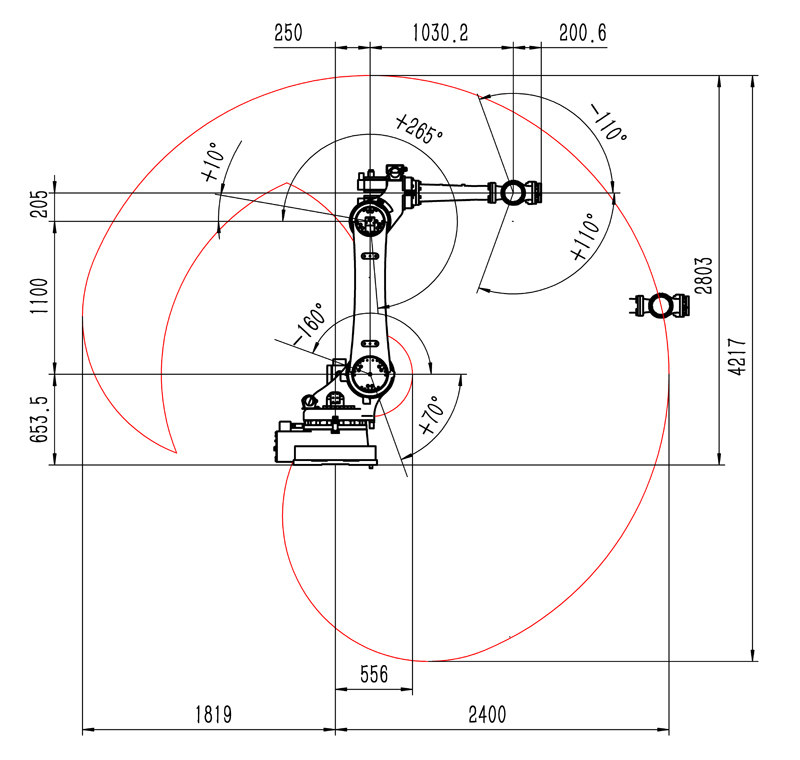

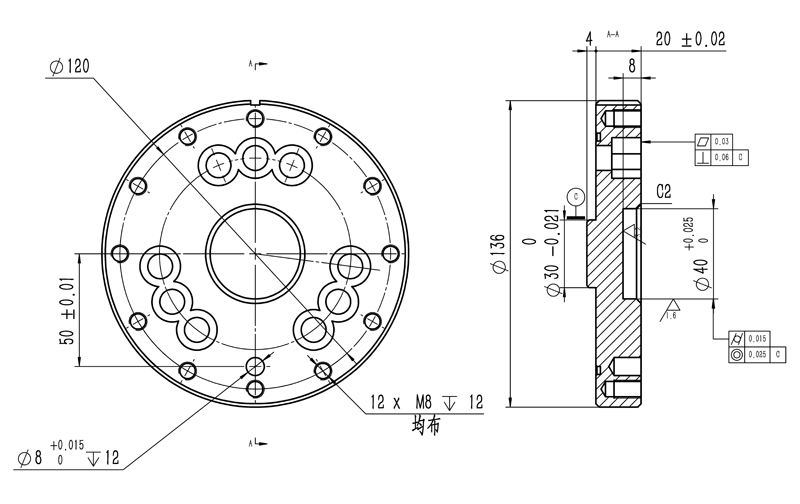

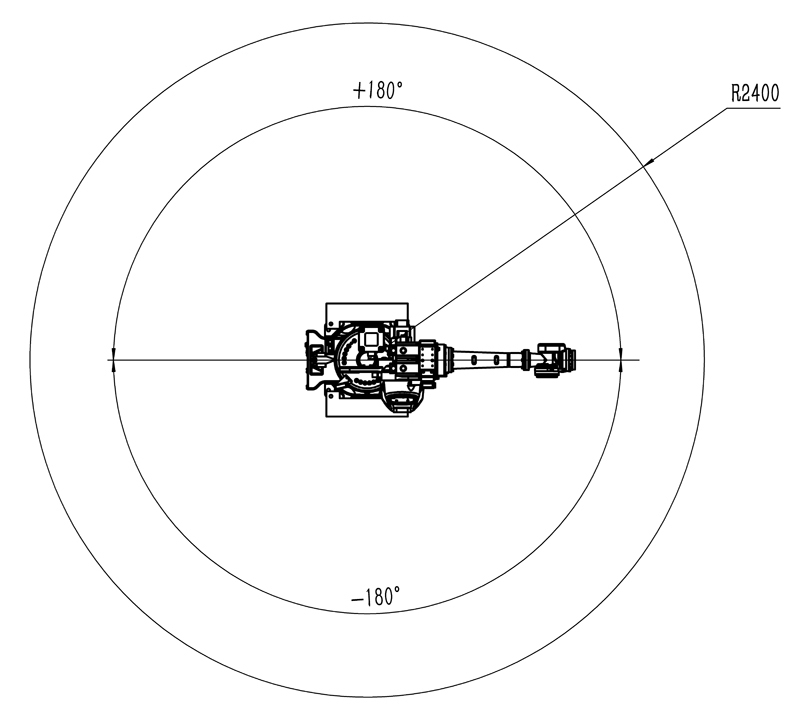

产品尺寸
Product Size
